| 品牌：昊沃 | 型号：CYZ41H | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径：DN50-400mm | 适用介质：水 |
| 材质：铸钢 | 标准：标志 GB/T12220 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 工作温度：-29-121 |

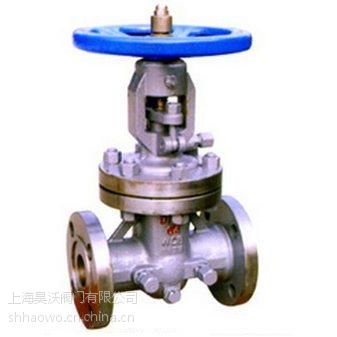

CYZ41H油密封差压闸阀
公称压力 | 产 品 型 号 |
1.6~16.0MPa 150~900Lb | CYZ40H、CYZ41H、CYZ40Y、CYZ41Y、KCYZ40Y、KCYZ41Y |
性能规范
压力等级 | 常温下压力试验（MPa） | 适用温度（℃） | 适用介质 | ||||
壳体试验 | 密封试验 | 上密封试验 | 抗硫型 | 基本型 | |||
公称压力 PN（MPa） | 1.6 | 2.4 | 1.76 | 1.76 | -29-121或按用户服务要求 | 含H2S和CO2＞500Mg/m3的介质 | 石油、天然气、水等 |
2.5 | 3.75 | 2.75 | 2.75 | ||||
4.0 | 6.0 | 4.4 | 4.4 | ||||
6.4 | 9.6 | 7.04 | 7.04 | ||||
10.0 | 15.0 | 11.0 | 11.0 | ||||
16.0 | 24.0 | 17.6 | 17.6 | ||||
磅级Lb | 150 | 2.93 | 2.07 | 2.07 | |||
300 | 7.58 | 5.52 | 5.52 | ||||
400 | 10.0 | 7.31 | 7.31 | ||||
600 | 15.0 | 11.03 | 11.03 | ||||
900 | 22.4 | 16.54 | 16.54 | ||||
主要零件材料
零件名称 | 阀体、阀盖 | 闸板 | 阀座 | 阀杆 | 阀杆螺母 | 密封面 | |
材料 | 基本型 | WCB | WCB+13Cr/STL | 合金钢+13Cr | 合金钢 | 铝青铜 | 聚四氟乙稀PTFE |
抗硫型 | WCB抗硫处理 | WCB+STL | 合金钢+STL | 318钢 | 增强聚四氟乙稀PTFE | ||
产品标准
通用阀门 法兰和对焊连接钢制闸阀 GB12234
法兰连接金属阀门的结构长度 GB12221
整体铸钢管法兰 JB/T79.1~97.4
天然气地面设施抗硫化物应力开裂金属材料要求 SY/T0599
钢制阀门一般要求 GB/T12224
通用阀门 供货要求 GB/T12252
阀门的检验与试验 JB/T9092
通用阀门 标志 GB/T12220
