| 品牌：昊沃 | 型号：ZSJZ | 连接形式：法兰 |
| 驱动方式：水力控制 | 流动方向：单向 | 材质：不锈钢 |
| 公称通径：DN20-DN800 | 零部件及配件：阀体 | 外形：中型 |
| 标准：国标 | 压力环境：1.6MPa≈2.5MPa | 工作温度：常温 |
| 类型(通道位置)：直通式 | 适用介质：水 | 规格：DN20-DN800 |
ZSJZ水流指示器安装与维护：
1) 连接水流指示器管路，必需***同前后直管长度不小于管路直径5倍，安装时应***水流指示器与管道中央水平面垂直，铭牌上的箭头方向应与水流方向一致，水流指示口调试和按期检查，可打开分区未端试验装置，放通水流进行模拟试验，检查水流指示器是否改造，若发现故障、应分别检查水流指示器及报警装置，排除故障，使系统处于伺服状态。
2) 〈焊接式〉水流指示器安装采用在预定位置，按产品规格，分别钻孔，然后将水流指示器底座取下焊接在管道上，去掉留在内臂铁瘤，钻孔尺寸80以下规格,钻孔 33mm,100以上钻孔48mm。
3) 〈螺纹式〉水流指示器安装采用丁字管螺纹连接，将丁字管中间螺纹同水流指示器连接，其它两端同管道连接，此产品合用于管径50、65、80三种。
4) 接线、按线端"+"红线接电源"+"DC24V,"-"端黑线接地线"常开"端黄线接报警系统信号端，"公共点"蓝线为减少引线可同"+"端相接。
5) 〈法兰式〉水流指示器安装采用三通法兰直接同管道法兰连接，合用于管径100mm以上，三通管长度为180mm。

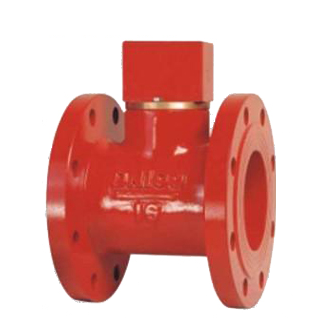

ZSJZ水流指示器说明：
有带延时电路ZSJZ（A型）和不带延时电路的 ZSJZ(B型)，每种型号有：DN50-DN300八种规格，供不同管道使用。
连接方法有：管螺纹、焊接、法兰三种型式供用户选择。介质温度：0～80℃。是自动喷淋灭系统的组成部件，借助于供水管网内的板式叶片控测水流信号，并将水流信号与控制器连接，以启动电报警系统或其它设备，并确定火灾发生区域。
合用于湿式、干式、预作用系统。
公称通径 | D1 | D2 | L | Φ | H |
50 | 160 | 125 | 150 | 18 | 160 |
65 | 180 | 145 | 160 | 18 | 170 |
80 | 195 | 160 | 170 | 18 | 180 |
100 | 215 | 180 | 180 | 18 | 195 |
125 | 245 | 210 | 190 | 18 | 207 |
150 | 280 | 240 | 200 | 23 | 220 |
ZSJZ水流指示器主要技术参数：
1、电压：DC24v
2、控制容量：10w
3、动作流量：15-37.5Lmin
4、额定工作压力：1.2Mpa
5、延迟时间：2-90s(可调)
6、 耗电：＜200mA(报警时)
